Принцип работы рефкератометра
Оптико-механическое устройство, не требующее внешнего питания. Снятие показаний осуществляется благодаря уникальной системе вращающихся призм, что гарантирует высокую точность результатов.
Приборы анализируют поток инфракрасного света, который проходит через зрачок и попадает на сетчатку. Свет преломляется, отражается от глазного дна и возвращается обратно. В устройствах установлены специальные датчики, фиксирующие параметры преломленного света.
После этого программа автоматически вычисляет клиническую рефракцию зрительной системы. На основе полученных данных офтальмолог подбирает контактные линзы или очки, обладающие повышенной прочностью к ударам.
Врачи отмечают, что рефкератометр является важным инструментом в офтальмологии, позволяющим точно измерять кривизну роговицы и определять её оптические характеристики. Специалисты подчеркивают, что использование этого устройства значительно упрощает процесс диагностики и подбора контактных линз, а также помогает в планировании хирургических вмешательств, таких как лазерная коррекция зрения.
Медики также акцентируют внимание на том, что рефкератометрия позволяет выявлять различные патологии роговицы на ранних стадиях, что способствует более эффективному лечению. Однако врачи предупреждают, что результаты измерений должны интерпретироваться в контексте комплексного обследования пациента, так как на них могут влиять различные факторы, включая возраст и общее состояние здоровья. В целом, рефкератометр считается незаменимым помощником в практике офтальмологов, способствующим улучшению качества медицинской помощи.
Разновидности рефкератометров
Существует несколько типов устройств — портативные и стационарные. Ручные авторефкератометры предназначены для обследования маленьких детей и являются наиболее простыми приборами.
Ручные модели используются для пациентов, находящихся в постели, при выезде врача на дом или для тех, кто не может передвигаться самостоятельно. Однако у портативных авторефкератометров есть один существенный недостаток — возможность неверного определения рефракции. Они часто выдают неточные данные, поэтому применяются довольно редко и только для определенных категорий пациентов. Стационарные устройства доступны исключительно в специализированных медицинских учреждениях.
Офтальмолог не может взять стационарный прибор с собой на вызов, но он обеспечивает высокую точность результатов. Стационарный рефкератометр обладает большей мощностью и надежностью. С помощью этого устройства врач может назначить адекватное лечение.
| Параметр | Описание | Значение/Единица измерения |
|---|---|---|
| Назначение | Определение рефракции глаза и кривизны роговицы | Диоптрии (D), миллиметры (мм) |
| Принцип работы | Измерение отраженного света от роговицы | Автоматический/ручной |
| Измеряемые параметры | Сферический эквивалент, цилиндр, ось, радиус кривизны роговицы | D, градусы, мм |
| Типы рефкератометров | Автоматические, ручные, портативные | – |
| Преимущества | Быстрота, точность, объективность, возможность измерения у детей | – |
| Недостатки | Зависимость от фиксации взгляда, возможное влияние слезной пленки | – |
| Показания к применению | Подбор очков/контактных линз, диагностика астигматизма, предоперационное обследование | – |
| Противопоказания | Непрозрачность оптических сред глаза, выраженный нистагм | – |
Какие данные показывает рефкератометр
Прибор позволяет определить диаметр, силу преломления световых лучей и кривизну поверхности прозрачной внешней оболочки. С помощью рефрактометра специалист выявляет нарушения в преломлении света.
Определение рефракционных нарушений с использованием прибора Хартингера:
- при нормальной рефракции оба изображения совпадают;
- при гиперметропии и миопии вертикальные и горизонтальные линии расходятся;
- при аномальной форме роговицы горизонтальные линии смещаются по вертикали.
Процедура диагностики занимает не более 3 минут. Пациенту необходимо установить подбородок на специальную подставку и оставаться неподвижным.
Следует отметить, что данное обследование не проводится при синдроме сухого глаза, так как результаты могут быть ненадежными.
Рефкератометр — это устройство, которое вызывает множество обсуждений среди специалистов и пользователей. Многие оптики отмечают его высокую точность в измерении рефракции, что позволяет им более эффективно подбирать очки и контактные линзы. Пользователи, в свою очередь, ценят удобство и скорость процедуры: всего несколько минут — и результаты готовы. Однако некоторые специалисты выражают сомнения по поводу необходимости использования рефкератометра в каждом случае, утверждая, что традиционные методы также могут быть эффективными. Важно отметить, что новички в профессии часто находят рефкератометр сложным в освоении, но с практикой он становится незаменимым инструментом. В целом, отзывы о рефкератометре в основном положительные, и он продолжает завоевывать популярность в офтальмологии.
https://youtube.com/watch?v=xTwr70-qj7U
Обзор моделей

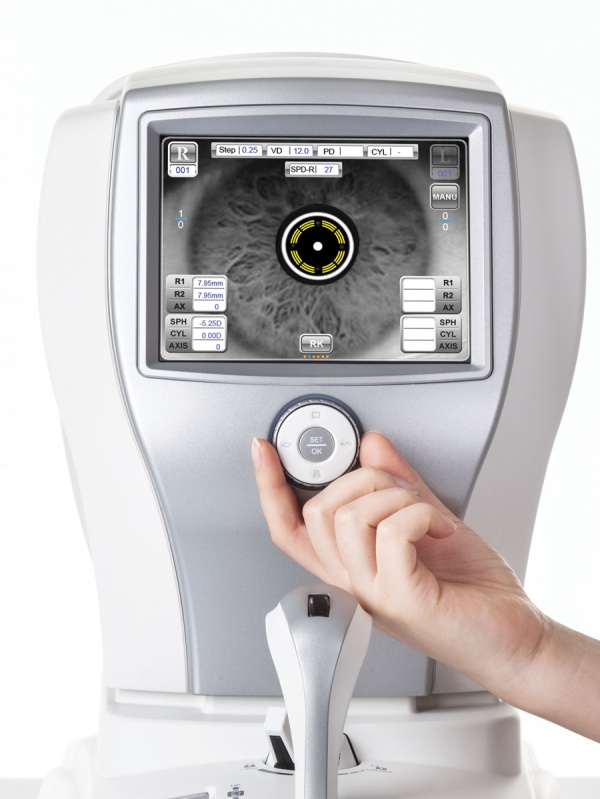

Smart RK-11
Стационарная модель производится в Южной Корее и предлагает шесть режимов измерения. Устройство можно подключить к планшету или компьютеру с помощью Bluetooth.
Характеристики Smart RK-11:
| Рефрактометрия (коэффициент преломления) | |
|---|---|
| Диапазон измерения сферы | -30.00 – +22.00 дптр |
| Диапазон измерения цилиндра | от -10.00 до +10 дптр |
| Расстояние между центрами зрачков обоих глаз | от 0,1 до 8,5 см |
| Офтальмометрия | |
| Преломляющая сила передней поверхности роговицы | от 33.00 до 67.50 диоптрий |
| Кривизна поверхности | от 5.0 до 10.2 (шаг, не более: 0.01) |
| Диаметр | от 2.0 до 13.0 (шаг, не более: 0.01) |

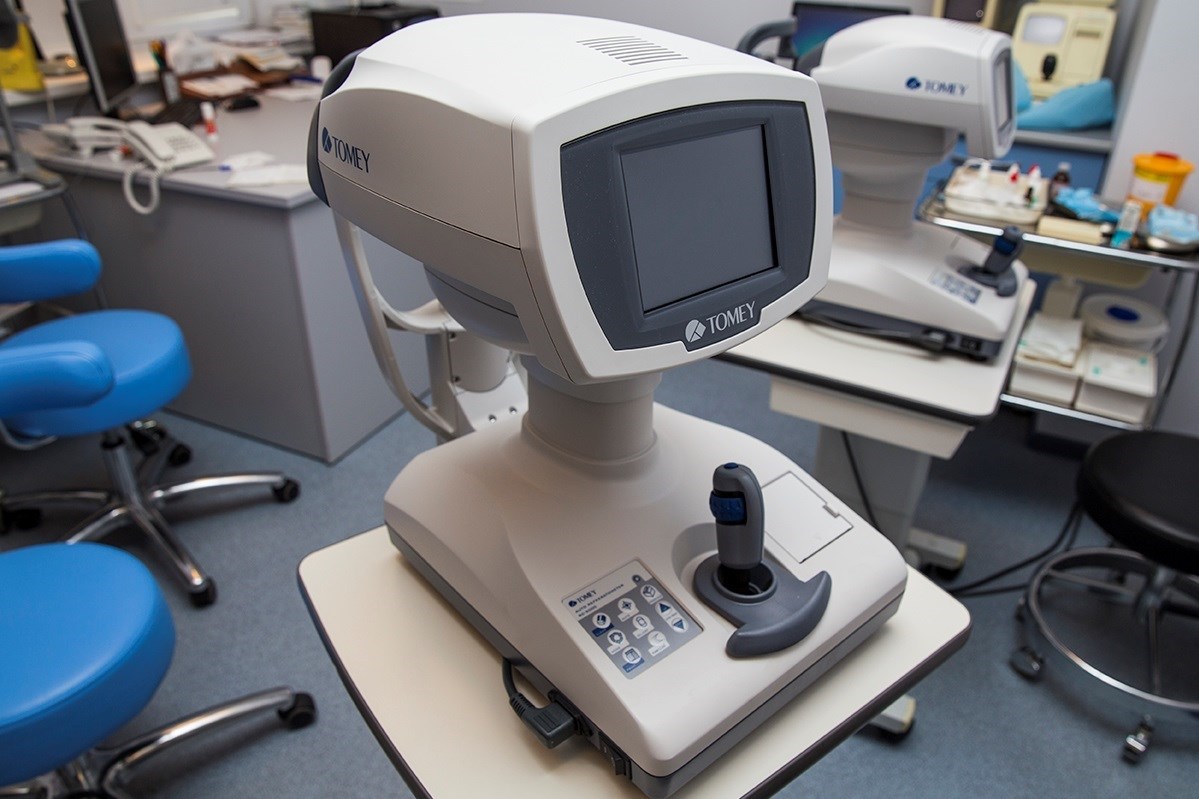

RC-5000
RC-5000 представляет собой современное офтальмологическое диагностическое оборудование нового поколения. Устройство оснащено функциями автофокусировки и автоматической съемки. Пациенту необходимо сесть перед прибором, и как только он фиксирует глаз, начинается процесс определения границ зрачка и роговицы.
Модель RC-5000 осуществляет измерение как центральных, так и периферических кератометрических параметров. Она отличается высокой скоростью работы. В случае неправильного положения головы, устройство автоматически корректирует его благодаря встроенной электронике в подставке.
Основные характеристики RC-5000:
| Рефрактометрия | |
|---|---|
| Расстояние от вершины глазного яблока до задней поверхности | 0.0, 12.0, 13.5, 14, 15.5, 16 |
| Преломляющая сила | -25:00–+22.00 дптр |
| Цилиндр | 0.00– ± 10.00 дптр |
| Зрительная ось, проходящая через центр желтого пятна и хрусталика | 1~180° (шаг 1°) |
| Расстояние между центрами зрачков обоих глаз | 5,0–8,6 см |
| Офтальмометрия (радиус кривизны роговицы для оценки астигматизма и других аномалий) | |
| Кривизна поверхности | 5.0–11 мм (шаг 0,01 мм) |
| Роговичная рефракция | 30.68–67.50D (с шагом 0,01) |
| Диаметр | 3 мм/6 мм |
Читайте также:

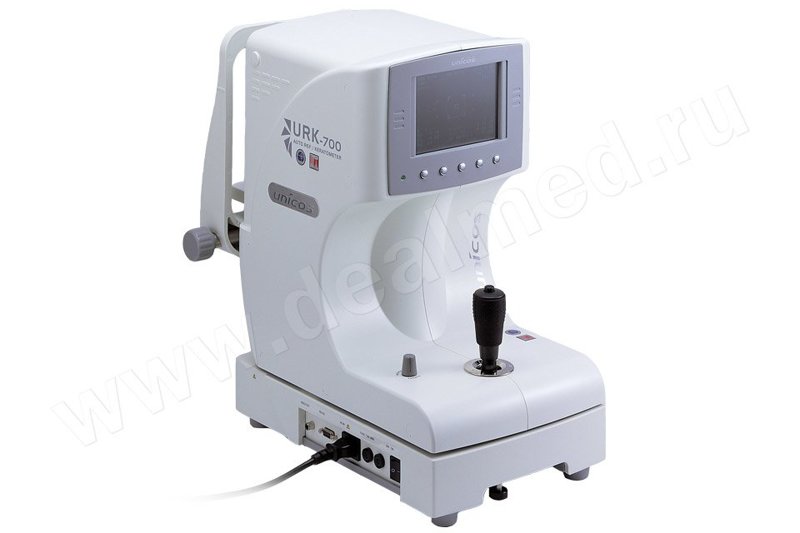

URK-700
Диагностическое оборудование позволяет с высокой точностью оценить кривизну роговицы и выполнить рефрактометрию. При этом не требуется точная настройка прибора на глаза пациента.
Современные технологии для диагностики заболеваний глаз значительно увеличивают эффективность и сокращают время, необходимое для проведения обследования.
URK-700 подходит для выявления отклонений от нормы даже при высокой степени. Основные характеристики RK-700:
| Рефрактометрия | |
|---|---|
| Расстояние от вершины глазного яблока до задней поверхности линзы | 0,10,12,13,13.5,15 мм |
| Оптическая сила линзы | -25.00 – +22.00 дптр (VD=12 мм), шаг 0.12 или 0.25 дптр |
| Цилиндр (CYL) | 0.00 – +/- 10.00 дптр, шаг 0.12 или 0.25 дптр |
| Зрительная ось, проходящая через центр желтого пятна и хрусталика | 1–180° |
| Форма цилиндра | -, +, +/- |
| Расстояние между центрами зрачков обоих глаз | 1,0–8,5 см |
| Минимальный диаметр зрачка | 2.0 мм |
| Офтальмометрия | |
| Преломляющая сила передней поверхности роговицы | 33.00–67.50 дптр |
| Роговичный астигматизм | 0.00– -15.00 дптр, шаг 0.05/0.12/0.25 дптр |
| Измерение диаметра роговицы | 2.0–12.0 |
| Кривизна поверхности | 5.0–10.2 мм |
URK-800
Устройство предоставляет возможность проводить измерения в двух режимах: ручном и автоматическом. Оно позволяет выявлять проблемы, связанные с преломлением светового луча, у всех пациентов. В данном приборе предусмотрена функция, которая может временно затуманивать зрительное восприятие, что помогает снизить аккомодацию глаза. Результаты диагностики отображаются на цветном экране устройства, а затем параметры выводятся на встроенном термопринтере.
URK-800 обеспечивает получение точных данных благодаря интегрированной программе «Фокус-контроль». Этот авторефрактометр предназначен для эффективной визуализации состояния хрусталика и наличия интраокулярной линзы в органах зрения.
Технические характеристики URK-800:
| Рефрактометрия | |
|---|---|
| Расстояние от вершины глазного яблока до задней поверхности | 0, 10, 12, 13.5, 15 mm |
| Оптическая сила линзы | 25.00 – + 22.00 d (0.12, 0.25 d) |
| Цилиндр (CYL) | 0.00 – +/- 10.00 d (0.12, 0.25 d) |
| Зрительная ось, проходящая через центр желтого пятна и хрусталика | 1–180° |
| Форма цилиндра | -, +, +/- |
| Расстояние между центрами зрачков обоих глаз | 1,0–8,5 см |
| Минимальный диаметр зеницы | 2.0 mm |
| Офтальмометрия | |
| Преломляющая сила | 33.00– 67.50 дптр |
| Роговичный астигматизм | 0.00 – -15.00 d (0.05/0.12/0.25 d) |
| Измерение диаметра роговицы | 2.0 –12.0 mm |
| Кривизна поверхности | 5.0–10.2 mm |
Видео работы рефкератометра
Вопрос-ответ
Что показывает шкала рефрактометра?
С помощью рефрактометра можно определить долю спирта в растворах – самогоне, водке. Единица измерения шкалы – градусы либо % об. Универсальные. На рефрактометре определяют содержание спирта и сахара.
Что проверяют на аппарате с воздушным шаром?
Первый прибор, на котором проверяют зрение — авторефрактометр. Пациент видит в небольшом окошечке размытое цветное изображение воздушного шара, который становится более четким. Авторефрактометр позволяет получить данные о рефракции глаза — его оптических свойствах.
Советы
СОВЕТ №1
Перед использованием рефрактометра обязательно ознакомьтесь с инструкцией производителя. Это поможет вам правильно настроить прибор и избежать ошибок в измерениях.
СОВЕТ №2
Регулярно калибруйте рефрактометр с помощью стандартных растворов. Это обеспечит точность ваших измерений и поможет избежать погрешностей в результатах.
СОВЕТ №3
Обратите внимание на условия, в которых вы проводите измерения. Температура и чистота образца могут значительно повлиять на результаты, поэтому старайтесь проводить тесты в стабильной среде.
СОВЕТ №4
Записывайте результаты измерений и проводите анализ данных. Это поможет вам выявить закономерности и улучшить качество ваших исследований или производственных процессов.
